Deskripsi Produk

Dalam lanskap teknologi produksi yang terus berkembang, tetap di depan membutuhkan peralatan yang canggih. Peralatan lini produksi timah merah baru dirancang untuk memenuhi standar kinerja, keandalan, dan efisiensi tertinggi. Sistem canggih ini dirancang untuk produksi timah merah, komponen penting dalam berbagai aplikasi industri. Di bawah ini, kami memberikan gambaran terperinci tentang fitur-fitur utama dan spesifikasi peralatan mutakhir ini.

Jalur produksi timbal merah menggunakan proses baru yang melibatkan peleburan dan penghancuran terus menerus dalam tungku Barton, granulasi, dan oksidasi dalam dan pendinginan cepat di tempat tidur yang bergerak. Memanfaatkan kalsinasi bed yang bergerak dan proses pendinginan yang cepat, partikel padat bergerak terus menerus ke bawah dalam keadaan padat, menghindari tabrakan dan gesekan intens, menghasilkan laju kerusakan yang sangat rendah. Reaktor bed yang bergerak memiliki inersia termal yang tinggi dan fluktuasi suhu minimal, sepenuhnya memenuhi persyaratan suhu reaksi. Waktu tempat tinggal material di tempat tidur yang bergerak panjang dan seragam, memastikan waktu reaksi yang lama. Pertukaran panas kontra antara material dan gas buang panas mengontrol suhu buang, memanfaatkan energi panas secara efisien dan mempertahankan sistem yang sederhana. Di dalam tempat tidur, bahan secara bertahap bergerak dari suhu rendah ke suhu tinggi dan kemudian kembali ke suhu rendah, menghilangkan generasi uap timbal. Dibandingkan dengan metode tungku listrik, proses ini hanya mengkonsumsi 30% dari energi dan biaya hanya 20% dari proses asli.

Transformasi Negara Pimpinan:

(1) Peleburan timah elektrolit No. Tungku leleh timbal dipanaskan hingga sekitar 480 ℃ (proses leleh timbal dipanaskan secara elektrik). Timbal elektrolitik dilebur menjadi cairan dan mengalir ke dalam bubuk yang membuat tungku melalui pipa yang disegel. Proses pencairan timbal sepenuhnya disegel, tidak ada asap timbal yang dihasilkan, semua bahan ditransfer, dan tidak ada slag timbal yang dihasilkan.

(2) Bubuk bubuk dan pengumpul debu cairan bubuk timbal adalah bahan aktif untuk memproduksi pelat baterai asam timbal. Ini adalah bahan bubuk timah logam dengan lapisan PBO di permukaan. Ini dibentuk oleh timbal murni melalui proses oksidasi termal tertentu. Timbal cair dari tungku leleh timbal memasuki tungku, di mana ia diaduk dan diputar dengan kecepatan tinggi dengan gaya sentrifugal, mempertahankan suhu sekitar 450-480 ° C. Di bawah tekanan negatif, udara luar ditarik ke dalam tungku. Rotasi impeller memastikan bahwa timbal dan udara bersentuhan satu sama lain, menghasilkan bubuk timbal halus dengan derajat oksidasi yang diinginkan. Timbal pada permukaan cairan timbal dioksidasi menjadi timbal oksida, zat bubuk dengan gravitasi spesifik rendah yang dengan mudah mengapung (dan mengandung sejumlah kecil timbal). Bubuk timbal yang awalnya teroksidasi kemudian diangkut melalui auger pencampuran melalui pemisah siklon sekunder dan saluran filter kantong, di mana ia dipelletisasi dan kemudian dikirim ke tungku oksidasi. Jalur produksi ini menampilkan kipas angin yang diinduksi di unit siklon dan filter tas. Mesin bubuk timbal, pengumpul debu, dan tungku oksidasi semuanya dioperasikan di bawah tekanan negatif. Proses ini menghasilkan asap timbal, yang ditangkap oleh pemisah siklon dan filter kantong dan diangkut ke silo penyimpanan bersama dengan bubuk timbal yang awalnya teroksidasi.

Parameter proses utama untuk produksi timbal merah:

1) Suhu tungku pembubaran timbal ditetapkan pada 530 ° C selama produksi normal.

2) Suhu tungku hambatan dikendalikan antara 430-540 ° C, arus dikontrol antara 19-30A, dan arus draft yang diinduksi dikontrol antara 9-14a. Suhu dan peredam harus disesuaikan berdasarkan kondisi aktual. PB% dari bubuk pembersihan tungku hambatan harus dikontrol di bawah 10%.

3) Drum granulasi harus beroperasi setidaknya selama 20 menit, dan ukuran partikel harus dikontrol antara 12-18 mesh. Huarong Machinery Co., Ltd.

Huarong Machinery Co., Ltd., Jiangyin, Provinsi Jiangsu, Taman Industri Jingjiang

4) Selama produksi normal dari tungku oksidasi bed yang tertutup, suhu ruang pembakaran dikendalikan antara 600-950 ° C untuk tungku gas alam dan 400-750 ° C untuk tungku listrik. Temperatur bagian atas, tengah, bawah, dan lebih rendah dari lapisan bergerak dikendalikan sebagai berikut:

Suhu saluran masuk gas bagian atas: 360-530 ° C, suhu oksidasi bagian atas: 420-530 ° C; Suhu saluran masuk gas bagian tengah: 360-530 ° C, suhu oksidasi bagian tengah: 400-500 ° C; Suhu saluran masuk gas bagian bawah: 400-530 ° C, suhu oksidasi bagian bawah: 400-500 ° C; Bagian bawah-rendah Suhu saluran masuk gas buang: 340-510 ° C, suhu oksidasi bagian bawah-rendah: 340-510 ° C. Suhu masing -masing bagian terutama didasarkan pada suhu oksidasi. Laju aliran pelepasan produk jadi dikontrol pada 3,4 kg/m.

Proses produksi digambarkan sebagai berikut: No. 1 timbal elektrolit ditempatkan secara manual pada sabuk konveyor dan meleleh dalam tungku leleh timbal (proses ini terputus-putus, dengan siklus umpan 10-12 menit dan 52 kg timbal per pengisian daya). Tungku leleh dipanaskan hingga sekitar 480 ° C (pemanasan listrik digunakan selama proses leleh timbal). Timbal elektrolitik dilebur ke dalam keadaan cair (jumlah jejak slag timbal diproduksi) dan kemudian mengalir melalui pipa tertutup ke tungku hambatan Barton berikutnya. Proses pencairan timbal sepenuhnya tertutup, tidak menghasilkan asap atau debu timbal. Semua bahan sepenuhnya ditransfer. Granulator roller ditambahkan setelah tungku hambatan. Ketika bubuk timbal memasuki granulator, sejumlah kecil air netral ditambahkan secara otomatis untuk berfungsi sebagai pengikat untuk proses sintering dan oksidasi berikutnya, mempertahankan tekanan negatif dalam tungku oksidasi. Pada suhu kamar, bahan timbal granulasi yang dihasilkan oleh proses penghancuran terus menerus dikeluarkan dari granulator dan secara otomatis dimasukkan ke dalam tungku sintering dan oksidasi. Granulator drum sepenuhnya disegel dan dilengkapi dengan perangkat pengumpanan otomatis (penambahan air). Seorang kolektor gas dipasang di atas. Knalpot debu timbal yang dihasilkan dikumpulkan dan dirawat dalam filter tas. Debu timbal yang ditahan dikembalikan ke proses penghancuran, dan gas buang diobati dengan semprotan air sebelum dikeluarkan melalui tumpukan knalpot. Gas buang yang dihasilkan oleh tungku penghancur, tungku oksidasi, crusher, dan bagian pengemasan diperlakukan dengan tas. Debu timbal yang dipertahankan kemudian diteruskan ke bagian granulasi drum, dirawat dalam pengumpul debu efisiensi tinggi, dan dikembalikan ke tungku hambatan. Gas buang kemudian memasuki sistem semprotan air. Debu asap timbal yang dipertahankan, dirawat dalam filter kantong, dikembalikan ke bagian tungku dan pengemasan hambatan, dan gas buang memasuki sistem semprotan air.

1. Bagian Barton Milling

Nomor seri	Nama perangkat	Jumlah unit	Parameter perangkat	Pabrikan	Komentar	Ukuran	berat	kekuatan
1	Kombinasi besar gerobak besar / kecil	4	Bingkai Q235, 10# baja saluran, pelat datar 10mm	Huarong	Bantalan NSK (6206/6207), Motor universal (efisiensi energi sekunder), Guomao Reducer (BWD1-59-Y0.75-CZ) (BWD31-731-Y0.75-CZ)	220010001400	0.8t/set	0.75kW/unit
2	Tungku leleh timbal	4	Tungku Inti 310s Stainless Steel, ketebalan 12mm, shell 3mm, penutup tungku 12mmq235, Tabung Pemanasan 310Sφ16mm*1.5mm, Lapisan isolasi 300mm	Huarong	Pemanasan internal dan pemanasan eksternal, Suhu desain peralatan adalah 0-550 ℃, Dilengkapi dengan sensor suhu	130011001650	1.5t/set	External18KW/Unit Internal 24kW/unit
3	BUSφ1380	4	310s stainless steel, Barrelφ12mm 304 stainless steel, Bottomφ80mm, cangkang luar Q235 3mm, Lapisan isolasi 80mm, Poros utama110mm	Huarong	310s stainless steel (tahan suhu 1180 ° C), Motor universal (level efisiensi energi 2), Bantalan NSK, Kisaran Suhu Desain Peralatan 0-600 ° C, Dilengkapi dengan sensor suhu, kecepatan 210 rpm	270018002550	3.0t/set	30kw/unit
4	Kabinet kontrol	4	1.5mm untuk bodi kotak dan 2.0mm untuk panel pintu	Shanghai Haofuman	WithPLC dan Layar Sentuh	8008002000	0.2/unit

2. Bagian Granulasi

Nomor seri	Nama perangkat	Jumlah unit	Parameter perangkat	Pabrikan	Komentar	Ukuran	berat	kekuatan
1	penggiling	4	Kecepatan spindle 3900r/mnt, menggiling kehalusan 320 mesh, output 480kg/jam, Volume udara di outlet 2170m³/jam (tidak ada beban), Kecepatan udara di outlet 35m/s (tanpa beban)	Changzhou Wuhan Airlines	Termasuk bingkai, penutup, kompensator, penyerap goncangan, V-BELTC4064	1100580840	1.5t/set	30kw/unit
2	Motor 30kW	4	Efisiensi Energi Sekunder	global	Katrol
3	Mesin granulasi	4	Barrel Sus304 (6mm), bingkai 16#	Huarong	Dilengkapi dengan debu chamberq235 (1.5mm), Guomao Reducer (CZQ350-8-11), Motor Huanqiu (Efisiensi Energi Sekunder)	280012502000	1.4t/unit	7.5kw/unit
4	lift	1		Plastik Yangzhou Keajaiban	Baja karbon, ember logam rantai (baja tahan karat)	10005006000	2.5t/set	3KW/unit
5	SKIRTCONVEYOR	2	Panjang: 9500mm, Lebar (Permukaan Pengangkutan) 400mm, Kecepatan 10m/mnt	Plastik Yangzhou Keajaiban	Baja karbon, tepi rok PVC, sepenuhnya disegel dengan dua hopper dan menerima palung, output 40t/hari	9500400500	1.5t/unit	3KW/unit
6	Kotak kontrol (dengan layar sentuh)	2		Shanghai Haofuman		43010001000	0.1t/unit
7	Tangki penyimpanan	1	Sus304 (3mm), Volume 1.8m³	Huarong		Φ1200*7000	2t/unit

3. Bagian Penghapusan Debu

Nomor seri

Nama perangkat

Jumlah unit

Parameter perangkat

Pabrikan

Komentar

Ukuran

berat

kekuatan

1

Kolektor Debu Pulsa 72-Bag

10

Area filtrasi 54㎡,

konsentrasi debu <15g/m³,

Efisiensi 99,5%, Kotak Q235 (3mm)

Huarong

Termasuk tas pulsa,

pengontrol,

pemisah minyak-air,

Motor universal (level efisiensi energi 2),

Bantalan NSK (FC207),

Guomao Reducer (BWD2-43-Y1.5-2P)

2500*1500*3900

2.5t/unit

1.5kw/unit

2

Kipas 11kw

6

Perumahan Q235 (4mm)

Nantong Gaonan

Termasuk impor dan ekspor,

Motor Global (Efisiensi Energi Sekunder)

1000*800*1500

0.4t/unit

11kw/unit

4. Bagian Pemutaran

Nomor seri	Nama perangkat	Jumlah unit	Parameter perangkat	Pabrikan	Komentar	Ukuran	berat	kekuatan
1	Saringan heksagonal	2	Perumahan Q235 (3mm), Layar SUS304 (10 mesh, 18 mesh)	Huarong	NSK6312, kaki mesin 120603 tabung persegi, Motor huanqiu (efisiensi energi sekunder), Guomao Reducer (BWD1-59-Y1.5-2P)	3000120 03000	1.5t/set	1.5kw/unit
2	Penghancur	2	Perumahan Q235 (12mm), Layar Sus304 (12 mesh)	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Motor Huanqiu (Efisiensi Energi Sekunder)	1000300400	0.3t/unit	2.2kw/unit
3	Hopper	20	Silinder Q235 (3mm), Machine Foot L5#, Volume 0,15㎡	Huarong		Q159*5000	1.1t/unit
4	kotak kontrol	2		Shanghai Haofuman	WithPLC dan Layar Sentuh	43010001000	0.1/unit
5	Menyampaikan auger	6	Bahan Shell Sus304, φ133*4.5	Huarong	Guomao Reducer (BWD2-43-Y1.5-2P), Motor huanqiu (efisiensi energi sekunder), NSKFC207	Φ159*4000	0.8t/set	1.5kw/unit

5. Bagian Sintering

Nomor seri	Nama perangkat	Jumlah unit	Parameter perangkat	Pabrikan	Komentar	Ukuran	berat	kekuatan
1	Tempat Tidur Pindah Sintering	6	Body cylinder650mm, materi Sus304 (6mm), Panjang oksidasi 8m, Sensor Suhu 17 Poin Kontrol	Huarong	Termasuk pipa utama, katup gas, Kompensator, katup kupu -kupu	1200*7500	2.5t/set
2	Rotorflowmeter kaca	6	gas	Pabrik Instrumen Dongtai		15005001500	0.3t/unit
3	Silo produk setengah jadi	6	Barrel Q235 (3mm)	Huarong		Φ800*1200	0.3t/unit
4	Tungku furnaceelectric bahan bakar	6	Shell Sus310s (6mm), Tabung Pemanasan SUS310S, φ12.5*1.5	Huarong		Φ400*2500	0.8t/set	80kw/unit
5	Kolektor Debu Pulsa 72-Bag	6	Area filtrasi 54㎡, konsentrasi debu <15g/m³, efisiensi 99,5%, Kotak Q235 (3mm)	Huarong	Termasuk kantong pulsa, pengontrol, pemisah minyak-air, Motor universal (level efisiensi energi 2), Bantalan NSK (FC207), Guomao Reducer (BWD2-43-Y1.5-2P)	250015003900	2.5t/unit	1.5kw/unit

Nomor seri	Nama perangkat	Jumlah unit	Parameter perangkat	Pabrikan	Komentar	Ukuran	berat	kekuatan
6	11kwfan	6	Perumahan Q235 (4mm)	Nantong Gaonan	Termasuk impor dan ekspor, Motor Global (Efisiensi Energi Sekunder)	10008001500	0.4t/unit	11kw/unit
7	L51 Root Blower	6	Kecepatan 980r/mnt, Aliran saluran masuk 13.6m³/mnt, Dilengkapi dengan motor 6-tahap 380v11kw	Shandong Ruibo	Termasuk muffler inlet dan outlet dan basis	100008001000	1t/unit	15kw/unit
8	Tempat tidur pendingin	6	Barrel Q235 (6mm)	Huarong		8005001000	0.3t/unit
9	Silo produk jadi, mesin bergetar	6	Barrel Q235 (6mm)	Huarong		400400500	0.1t/unit
10	Kabinet kontrol (WithPLC, layar sentuh)	3		Shanghai Haofuman		4508001850	0,25/unit

Nomor seri	Nama perangkat	Jumlah unit	Parameter perangkat	Pabrikan	Komentar	Ukuran	berat	kekuatan
11	Spiral auger	6	Perumahan Q235, Φ89*4.5	Huarong	Guomao Reducer (BWD1-43-Y0.75-2P), Motor Huanqiu (Efisiensi Energi Sekunder)	8008001600	0.3t/unit	0.75kW/unit
12	Pengumpan	2	Perumahan Q235, Φ219615000	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Motor Huanqiu (Efisiensi Energi Sekunder)	40040015000	0.8t/set	2.2kw/unit
13	Kotak penyimpanan	1	Perumahan Q235 (6mm)	Huarong			1t/unit
14	Komputer dan monitor	1		merek

6. Bagian Pengumpulan Debu Emisi Knalpot

Nomor seri	Nama perangkat	Jumlah unit	Komentar	Ukuran	berat
1	Ruang pretreatment	1
2	Q = 75000m3/jam	1	Dengan tampilan tekanan diferensial dan pengontrol program pembersihan
3	Filter hepa	27
4	Penggemar draft yang diinduksi	1	Q = 75000m3/jam, P = 3800Pa variabel frekuensi motor, K = 110-132kw
5	Platform pengujian	1
6	Pipa knalpot dan bingkai sumur	1	φ1450*4mm h = 18m
7	Sistem Kontrol Elektronik	1	Inverter Delta

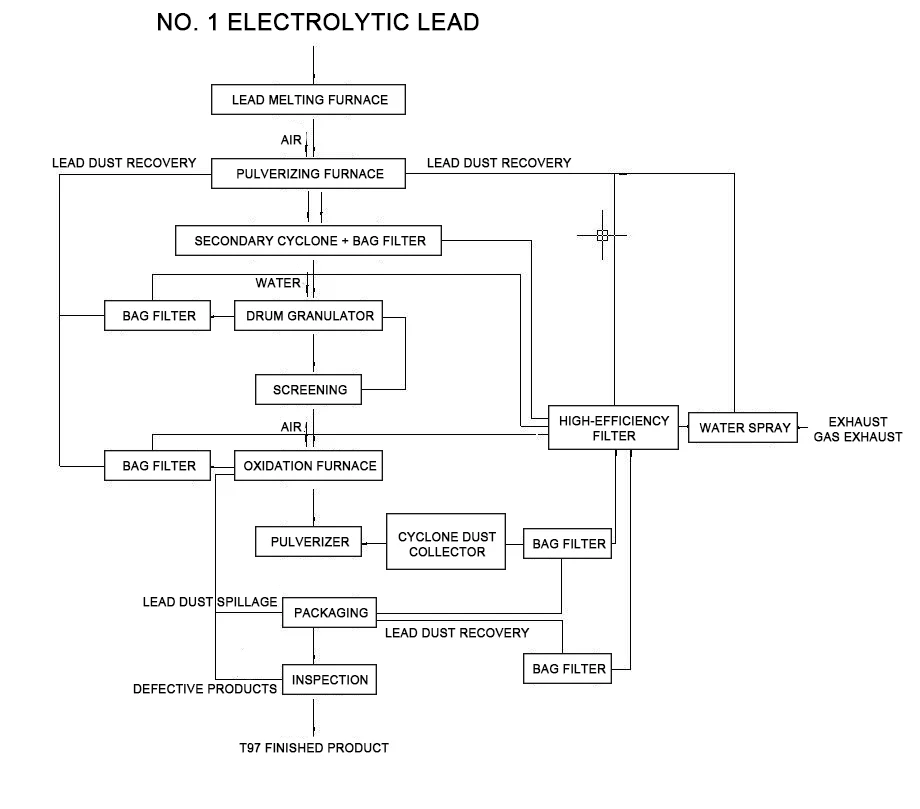

Proses Jalur Produksi Timbal Merah Butir:

Red Lead Production Line Equipment

Daftar Peralatan untuk Lini Produksi Crushing Granule (Khusus)

Bagian penghancuran

Nomor seri	Nama perangkat	Jumlah unit	Parameter perangkat	Pabrikan	Komentar	Ukuran	berat	kekuatan
1	Silo, conveyor sekrup	2	Perumahan Q235, φ89*4.5	Huarong	Motor pengatur kecepatan	8008001600	0.3t/unit	1.5kw/unit
2	Ultrafine Pulverizer	2	Kecepatan spindle 3900r/mnt, menggiling kehalusan 320 mesh, output 480kg/jam, Volume udara di outlet 2170m³/jam (tidak ada beban), Kecepatan udara di outlet 35m/s (tanpa beban)	Shengzhou, Zhejiang	Termasuk bingkai, penutup, kompensator, penyerap goncangan, motor universal (efisiensi energi sekunder)	22009001800	1.5t/set	Tuan rumah 22kW/unit Ekstensi 4KW/Unit
3	Kolektor Debu Pulsa 72-Bag	2	Area filtrasi 54㎡, konsentrasi debu <15g/m³, efisiensi 99,5%, Kotak Q235 (3mm)	Huarong	Termasuk kantong pulsa, pengontrol, Pemisah minyak-air, katup listrik, Motor universal (level efisiensi energi 2), Bantalan NSK (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	250015003900	2t/unit	1.5kw/unit
4	Penggemar 18.5kw	2	Perumahan Q235 (4mm)	Nantong Gaonan	Termasuk impor dan ekspor, motor global (efisiensi energi sekunder)	12006001500	0.6t/unit	18.5kw/unit
5.	Kolektor Debu Pulsa 72-Bag	2	Area filtrasi 54㎡, konsentrasi debu <15g/m³, efisiensi 99,5%, Kotak Q235 (3mm)	Huarong	Termasuk kantong pulsa, pengontrol, Pemisah minyak-air, katup listrik, Motor universal (level efisiensi energi 2), Bantalan NSK (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	150015003900	1t/unit	1.5kw/unit

Nomor seri	Nama perangkat	Jumlah unit	Parameter perangkat	Pabrikan	Komentar	Ukuran	berat	kekuatan
6	Kotak Kontrol (WithPLC, Layar Sentuh)	2		Shanghai Haofuman		43010001000	0.1/unit
7	Kipas 7.5kw	2	Perumahan Q235 (4mm)	Nantong Gaonan	Termasuk impor dan ekspor, Motor Global (Efisiensi Energi Sekunder)	600600800	0.3t/unit	7.5kw/unit
8	Mesin pengemasan otomatis gravitasi	2	Kapasitas Pengemasan: 40-100 Tas/Jam, Berat bobot: 25kg/tas, Penimbangan akurasi ± 0,2-0,3%, Kekuatan 5.5kw	Wuxi Bangyao	Kecepatan menjahit: 1800rpm, Ketebalan menjahit: 8mm, Panjang jahitan: 6.5-11mm, Breaking utas otomatis	200010002500	1.5t/set	5.5kw/unit
9	Pengumpan berbentuk bintang	4	V = 60-80 ℃, Tekanan Udara 7236, laju aliran 3167, Kecepatan 2800r/mnt	Fuxin Jiangyin		400*800	0.2t/unit	1.5kw/unit
10	Tangki penyimpanan	2	Sus304 (6mm), Volume 1.8m³	Huarong	Barrel Sus304 (6mm)	Φ1800*3000	1.2t/unit

Proses jalur produksi yang menghancurkan:

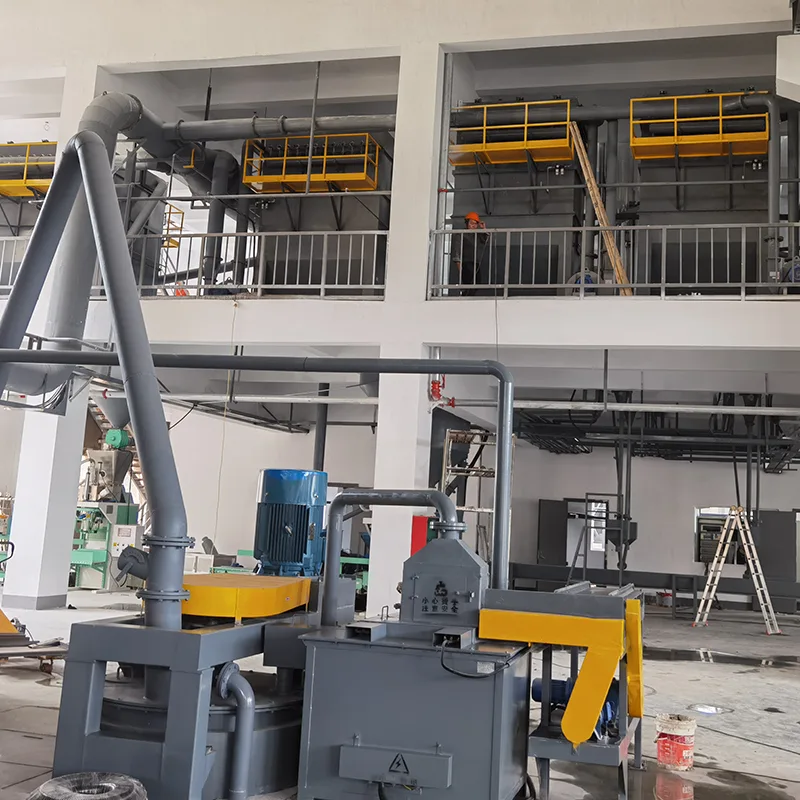

Red Lead Production Line Equipment

New Red Lead Production Line Equipment

Mengapa Memilih Peralatan Jalur Produksi Timbal Merah Baru?

· Kinerja yang dioptimalkan: Memastikan bahwa timbal merah diproduksi dengan kualitas setinggi mungkin, memenuhi tuntutan standar industri modern.

· Hemat biaya: Terlepas dari fitur canggih, peralatan ini dirancang untuk hemat biaya, menawarkan pengembalian investasi yang tinggi.

· Keserbagunaan: Cocok untuk berbagai aplikasi, dari industri tradisional hingga sektor yang muncul.

· Dukungan dan Layanan: Didukung oleh dukungan dan layanan komprehensif, memastikan bahwa pengguna dapat mengandalkan peralatan untuk operasi jangka panjang.
