Bagaimana Memahami Kode Model Pompa? Panduan Seri Pompa Sentrifugal DG, D, CQ dan Lainnya

Saat memilih pompa industri, insinyur dan tim pembelian sering kali menemukan kode model seperti DG, D, CQ, CD, dan kombinasi huruf lainnya.

Bagi banyak pembeli, huruf-huruf ini mungkin terlihat seperti nama produk yang sederhana. Namun, kode model pompa biasanya berisi informasi berguna tentang seri produk, desain struktur, atau kategori aplikasi.

Namun, satu hal penting yang perlu diperhatikan: tidak ada standar penamaan universal untuk huruf model pompa. Produsen yang berbeda mungkin mendefinisikan seri produknya secara berbeda. Oleh karena itu, arti sebenarnya dari kode pompa harus selalu dikonfirmasi melalui dokumen teknis pabrikan.

Artikel ini mengambil Pompa Sentrifugal Multistage Horisontal Seri DG sebagai contoh untuk menjelaskan bagaimana kode model pompa dipahami secara umum dan bagaimana seri pompa yang berbeda dapat dibedakan.

Apa Arti Huruf pada Model Pompa?

Model pompa industri biasanya terdiri dari huruf, angka, dan simbol. Huruf biasanya menunjukkan seri pompa atau kategori struktural, sedangkan angka sering kali memberikan informasi terkait parameter desain.

Misalnya:

Pompa Sentrifugal Multistage Horisontal Seri DG

Dalam model ini:

• DG mewakili seri pompa
• Angka-angka berikut, bergantung pada aturan penamaan pabrikan, dapat mewakili parameter desain seperti aliran, head, atau jumlah tahapan

Namun, arti sebenarnya berbeda-beda antar produsen. Pembeli tidak boleh menilai pompa hanya dari huruf pada nama modelnya. Spesifikasi produk yang lengkap dan dokumen teknis masih menjadi dasar pemilihan pompa.

Apa Arti “DG” pada Pompa Seri DG?

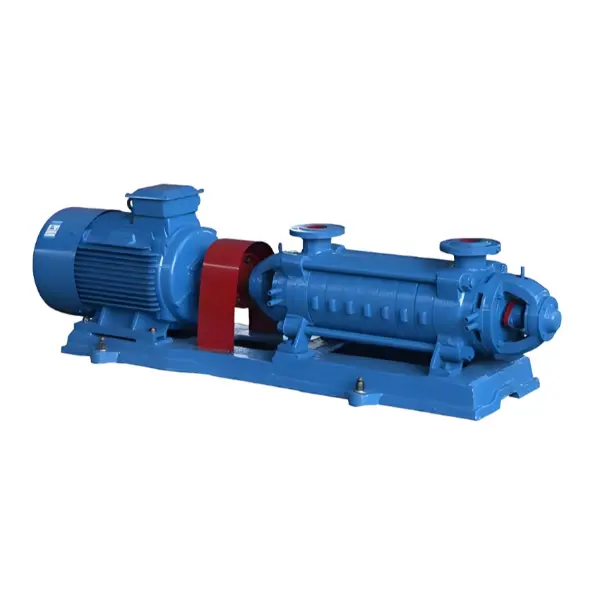

Pompa Sentrifugal Multistage Horisontal Seri DG adalah jenis pompa sentrifugal industri yang menampilkan struktur multistage horizontal, hisap tunggal.

Pompa Seri DG umumnya mencakup karakteristik struktural berikut:

• Desain instalasi horizontal
• Struktur hisap tunggal
• Susunan impeler bertingkat
• Desain bodi pompa sectional
• Komponen rotor termasuk impeler dan cakram keseimbangan

Pompa Seri DG dirancang untuk memindahkan cairan yang tidak mengandung partikel padat dan tidak memiliki sifat korosif.

Menurut spesifikasi produk, kisaran suhu cairan yang berlaku adalah:

-20°C hingga 105°C

Tekanan masuk harus:

Kurang dari 0,6 MPa

Bagaimana Memahami Angka pada Model Pompa?

Selain huruf, angka pada model pompa juga memberikan informasi penting.

Misalnya, beberapa model pompa sentrifugal multistage mungkin menggunakan format seperti:

DG46-50×6

Dalam format penamaan jenis ini:

• DG — seri pompa
• 46 — biasanya berhubungan dengan indikasi aliran
• 50 — biasanya berhubungan dengan indikasi kepala satu tahap
• 6 — jumlah tahapan pompa

Namun, produsen yang berbeda mungkin menggunakan metode penamaan yang berbeda.

Saat memilih pompa, nomor model harus diperiksa bersama dengan:

• Persyaratan aliran
• Persyaratan kepala
• Karakteristik cair
• Suhu pengoperasian
• Kondisi instalasi

Mengapa Ada Seri Pompa yang Berbeda?

Aplikasi industri memiliki persyaratan pengoperasian yang berbeda. Produsen biasanya mengembangkan seri pompa yang berbeda berdasarkan struktur pompa, desain hidrolik, metode penyegelan, dan kondisi aplikasi.

Struktur Pompa

Seri yang berbeda mungkin memiliki struktur yang berbeda, seperti:

• Desain horizontal atau vertikal
• Struktur satu tahap atau multistage
• Pengaturan hisap yang berbeda

Setiap desain dikembangkan untuk kebutuhan aplikasi spesifik.

Desain Hidraulik

Desain hidrolik internal pompa mempengaruhi bagaimana energi cair ditransfer.

Pompa sentrifugal multitahap menggunakan beberapa impeler yang disusun pada rotornya, sedangkan pompa satu tahap menggunakan satu impeler. Perbedaan struktural mempengaruhi cara pompa dipilih untuk sistem tertentu.

Desain Penyegelan Poros

Seri pompa mungkin juga berbeda dalam pengaturan penyegelan.

• Segel mekanis
• Segel pengepakan

Struktur penyegelan yang tepat bergantung pada desain pompa dan persyaratan pengoperasian.

Apa Perbedaan Pompa Seri DG dan D?

Dalam banyak klasifikasi pompa tradisional, pompa seri D dan DG dikaitkan dengan struktur pompa sentrifugal multistage horizontal.

Namun, perbedaan pasti antara D dan DG bergantung pada klasifikasi produk pabrikan.

Tidaklah akurat untuk berasumsi bahwa DG selalu lebih baik daripada D, atau bahwa D dan DG adalah tipe pompa yang sangat berbeda.

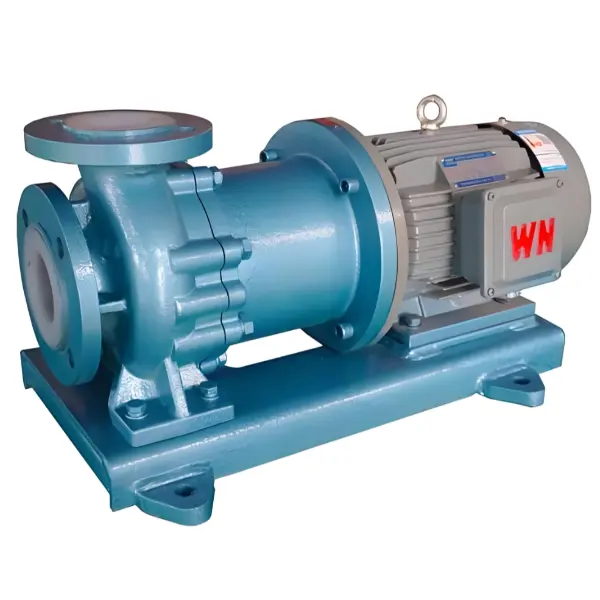

Apa Arti CQ dalam Model Pompa?

Berbeda dengan pompa seri DG, CQ bukanlah singkatan universal yang digunakan oleh semua produsen pompa.

Perusahaan yang berbeda mungkin menggunakan CQ sebagai kode seri produk untuk desain pompa yang berbeda.

Saat melakukan pengecekan pompa seri CQ sebaiknya pembeli melakukan konfirmasi melalui:

• Katalog pabrikan
• Spesifikasi produk
• Gambar teknik
• Deskripsi produk

Interpretasi yang benar bergantung pada sistem klasifikasi pabrikan itu sendiri.

Bagaimana Cara Cepat Mengidentifikasi Seri Pompa yang Tepat?

Konfirmasikan Media Pemompaan

Pemeriksaan pertama:

• Cairan apa yang akan dipindahkan?
• Apakah itu mengandung partikel padat?
• Apakah itu korosif?

Misalnya, pompa Seri DG dirancang untuk cairan tanpa partikel padat atau sifat korosif.

Periksa Kondisi Pengoperasian

Kondisi penting meliputi:

• Suhu cair
• Tekanan masuk
• Persyaratan sistem

Memahami Struktur Pompa

Sebelum memilih pompa, konfirmasikan:

• Desain satu tahap atau multistage
• Struktur horizontal atau vertikal
• Jenis hisap

Tinjau Informasi Teknis Lengkap

Nama model pompa hanyalah langkah pertama. Seleksi profesional juga harus mempertimbangkan spesifikasi produk, gambar teknis, persyaratan pengoperasian, dan rekomendasi pabrikan.

Mengapa Pembeli Harus Memahami Kode Model Pompa?

Komunikasi yang Lebih Baik Dengan Pemasok

Mengetahui arti dasar seri pompa membantu pembeli menjelaskan kebutuhan mereka dengan lebih jelas.

Hindari Pilihan yang Salah

Memahami klasifikasi pompa mengurangi risiko memilih pompa hanya berdasarkan penampilan atau harga.

Perbandingan Produk Lebih Mudah

Pembeli dapat membandingkan kelompok pompa yang berbeda secara lebih efektif dengan memahami perbedaan strukturalnya.

Kode model pompa seperti DG, D, dan CQ digunakan untuk mengidentifikasi seri pompa atau kategori desain yang berbeda.

Pompa Sentrifugal Multistage Horisontal Seri DG mewakili desain pompa yang menampilkan struktur multistage horizontal, hisap tunggal, untuk mentransfer cairan bersih yang sesuai dalam kondisi pengoperasian tertentu.

Namun, huruf pompa saja tidak dapat menentukan apakah suatu produk cocok untuk aplikasi tertentu.

Metode pemilihan yang benar adalah dengan mengevaluasi kondisi pengoperasian secara lengkap, termasuk media yang dipompa, suhu, persyaratan tekanan, kondisi pemasangan, dan spesifikasi teknis yang disediakan oleh pabrikan.
