Dari Teknik Termal hingga Badan Truk Penambangan: Mengapa Kami Mengatasi Retak Las Melalui Pengendalian Stres

Ketika bak truk pembuangan pertambangan tugas berat rusak, retakan jarang terjadi di tengah pelat baja. Ini dimulai dari lapisan las — khususnya, di Zona yang Terkena Dampak Panas.

Itu bukan masalah penambangan. Itu masalah metalurgi.

Dan itulah masalah yang telah kami selesaikan selama lebih dari satu dekade — bukan di pertambangan, namun di lini produksi timbal oksida, di mana tekanan suhu tinggi dan perubahan struktur kristal merupakan realitas rekayasa sehari-hari.

Akar Penyebab yang Terabaikan

Sebagian besar kegagalan struktural pada badan truk pertambangan disebabkan oleh beban berlebih atau jalan angkut yang kasar. Namun analisis kami terhadap kegagalan di lapangan mengungkapkan cerita yang berbeda:retakan dimulai di HAZ, bukan pada titik beban mekanis puncak.

Ini bukan dugaan. Hal ini berasal dari pekerjaan teknik termal selama bertahun-tahun - merancang peralatan yang menangani siklus tekanan suhu tinggi hari demi hari.

Kami tidak memulai sebagai produsen peralatan pertambangan. Namun kami memahami apa yang terjadi pada baja di bawah panas dan tekanan. Dan pemahaman itu kini mendorong cara kami membangunbadan truk pembuangan pertambangan tugas berat.

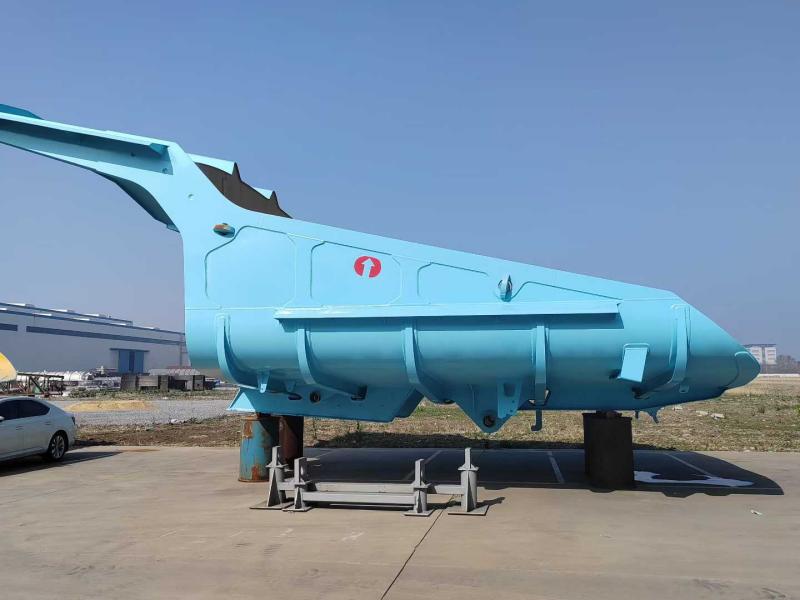

Satu Lini Produk: Bak Truk Kelas 50–100 Ton

Saat ini kami memproduksi badan dump truck pertambangan tugas berat untukTruk penambangan berpenggerak mekanis seberat 50 ton hingga 100 ton, mencakup platform sasis utama termasuk Caterpillar, Komatsu, BelAZ, dan XCMG.

Spesifikasi utama:

• Pelat lantai: 16–20mm NM450 + liner aus 10mm
• Pelat samping: 10–12 mm NM400
• Kapasitas timbunan (SAE 2:1): 35–45 meter kubik
• Ketinggian pemuatan: dioptimalkan untuk penurunan excavator hidrolik setinggi 5–6m

Tidak seperti badan persegi panjang dengan alas datar tradisional, desain kami menggunakan aprofil tipe sendok tanpa gerbangdengan lantai melengkung terus menerus.

Mengapa? Karena lantai datar konvensional tetap dipertahankan3–5 ton bahan lengket per siklus— dan itu berarti tiga hingga lima ton muatan yang hilang, ditambah pekerjaan pembersihan manual.

Tiga Landasan Teknis

1. Kemiringan Berkelanjutan 13° ("Lantai Langsung")

Lantai naik terus menerus pada13 derajatdari pelindung kabin hingga ujung belakang. Saat kerekan bergerak, gravitasilah yang bekerja — beban patah dan meluncur dalam satu gerakan. Tidak perlu menggali. Tidak ada palu. Tidak ada barang bawaan kembali.

2. Strategi Material Dua Kelas: NM400 + NM450

Kami tidak menggunakan satu jenis baja pun untuk seluruh bodi. Profil keausannya tidak seragam — jadi spesifikasi materialnya pun juga tidak seragam.

Kombinasi ini dirancang untuk menangani500kg+ batu besarterjatuh dari ketinggian (NM400 menyerap guncangan) sementara lantai tahan terhadap abrasi tarikan terus menerus (NM450 tahan aus).

Persyaratan pengelasan: NM400 memerlukan pemanasan awal hingga 150 °C; NM450 menuntut kontrol parameter yang lebih ketat.

3. Kerangka Tulang Rusuk Lima Membujur, Sembilan Melintang

Simulasi FEA menunjukkan bahwa fraktur tegangan biasanya dimulai pada lapisan las antara lantai dan pengaku. Tanggapan kami: mengintegrasikan struktur pendukung ke dalam cangkang.

Eksternaldesain kisi "lima memanjang, sembilan melintang".bertindak sebagai rangka, mendistribusikan60+ tonmassa beban di seluruh rel sasis. Hal ini mencegah lengkungan "kulit pisang" yang umum terjadi pada produk pesaing.

Elemen Desain Fungsional Tambahan

Kanopi depan pada sudut 45°:Dua tujuan — membelokkan batu-batu besar yang jatuh menjauh dari kabin, dan meningkatkan kapasitas tumbukan tanpa menaikkan pusat gravitasi.

Tepi belakang yang diperkuat:Dilengkapi dengan strip keausan NM450 dengan ketebalan ganda. Lokasi penambangan biasanya melakukan back-drag untuk membersihkan tempat pembuangan sampah. Desain ini mencegah deformasi tepi belakang dan menjaga penyegelan yang tepat jika pintu belakang dilengkapi.

Kontrol Kualitas + Pengiriman Global

Setiap tubuh mengalaminyainspeksi partikel magnetik (MPI)sebelum sandblasting dan pengecatan untuk mendeteksi cacat las bawah permukaan. Perlakuan panas pelepas stres pasca-pengelasan adalah standar.

Pengiriman:Konstruksi las satu unit. Kontainer rak datar atau bejana curah. Primer epoksi dua komponen (perlindungan korosi untuk angkutan laut) ditambah lapisan atas poliuretan (tahan terhadap sinar UV).

Dukungan di tempat:Kami memberikan panduan teknis untuk instalasi pertama kali.

Mengapa Ini Penting

Industri pertambangan menghabiskan jutaan dolar untuk pelat aus dan perbaikan struktural. Namun sebagian besar pengeluaran tersebut hanya untuk mengatasi gejala, bukan akar permasalahannya.

Kami mendekati bak truk pembuangan pertambangan tugas berat sebagai sistem mekanis-termal, bukan sekadar kotak baja. Disiplin teknik yang sama yang mengendalikan tekanan panas dalam tungku oksida timbal kini berlaku untuk lapisan las di bawah beban kejut jalan angkut.

Masalahnya bukan pada baja yang menjadi aus. Itu adalah jahitan las yang gagal terlebih dahulu. Dan itu – pada dasarnya – adalah masalah tekanan panas.

Kami kebetulan menghabiskan satu dekade terakhir untuk mempelajari cara mengatasinya.
